Конвертеры

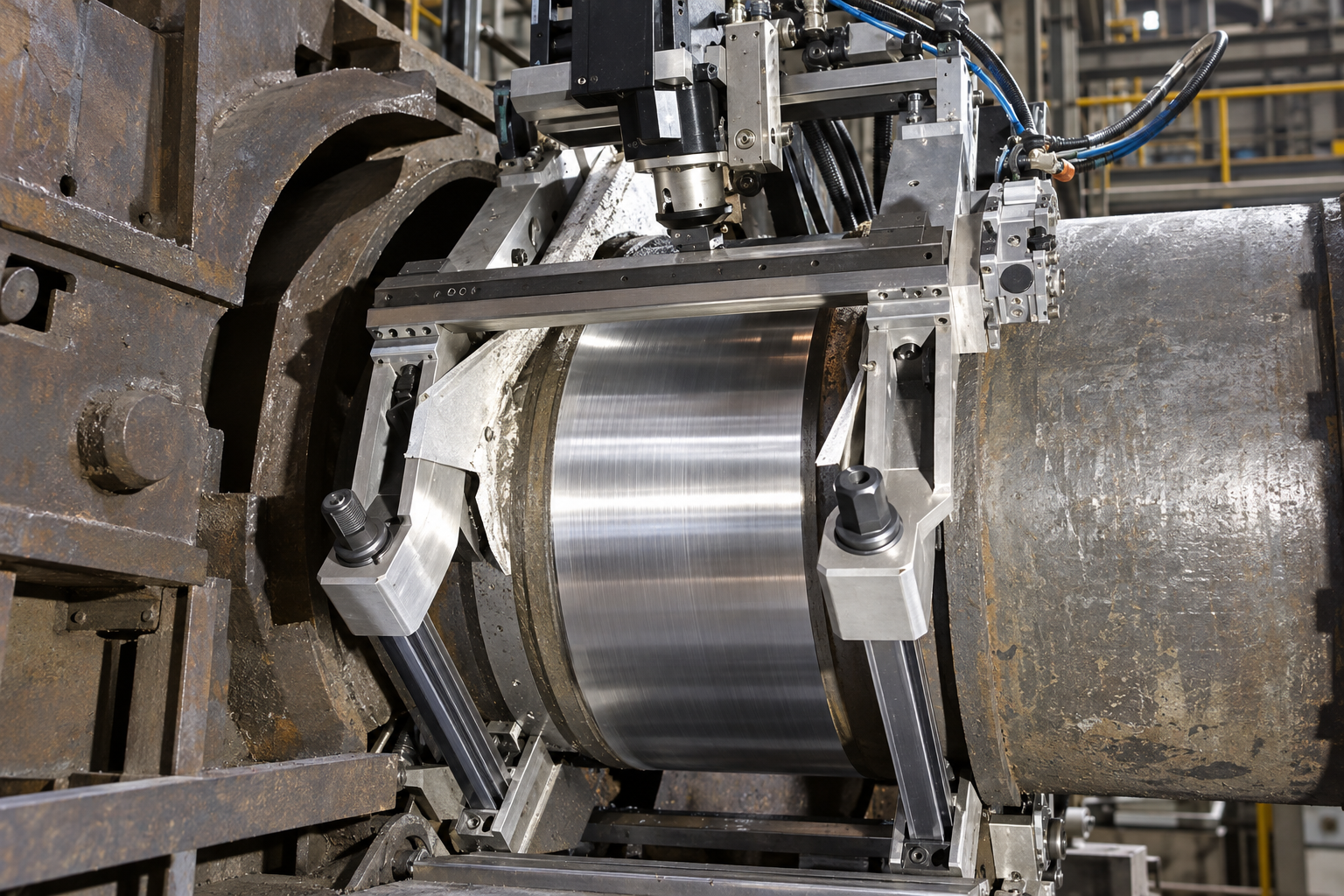

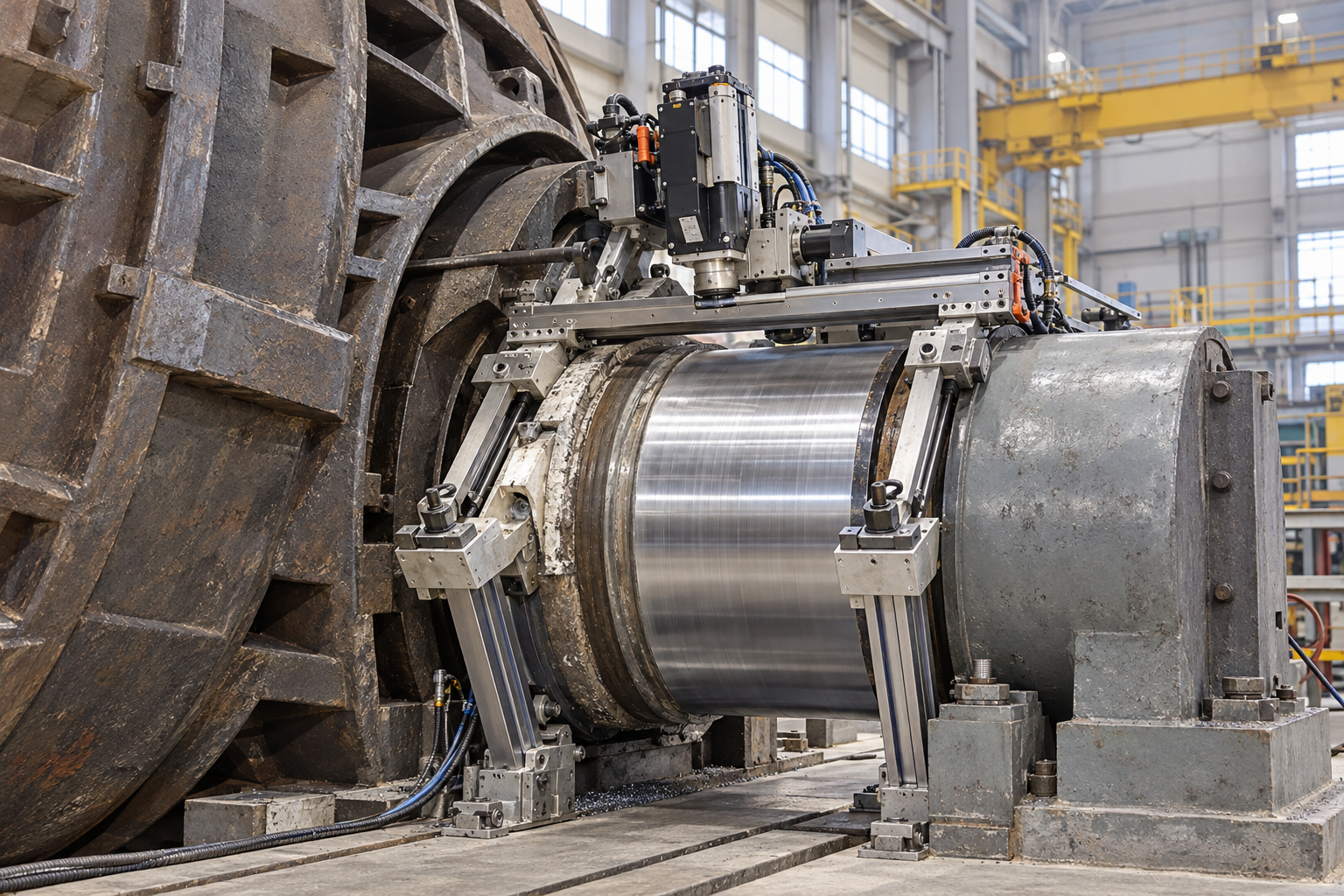

В конвертерном оборудовании особого внимания требуют опорные цапфы и шпоночные соединения. Износ посадки изменяет характер сопряжения, а повреждение паза затрудняет передачу нагрузки между элементами узла. Восстановление начинается с измерений и проверки состояния металла. Поверхность цапфы подготавливают механической обработкой, при необходимости наплавляют и доводят до согласованных размеров. Шпоночный паз фрезеруют с привязкой к оси и базовым поверхностям, чтобы сохранить правильное положение соединения. Для крупного оборудования операции могут выполняться мобильными станками на производственной площадке. Режимы сварочного восстановления, необходимость подогрева и методы дефектоскопии выбирают по материалу и ремонтной документации, а не назначают одинаковыми для всех конвертеров.

Для цапфы конвертера важно оценить не только наружный размер, но и состояние переходов, прилегающих участков и шпоночного соединения. До обработки определяем рабочую ось и доступные базы, проверяем глубину повреждений и допустимую технологию восстановления. Если требуется наплавка, её параметры согласовываем с материалом детали и последующим контролем. Необходимый припуск оставляем с учётом чистовой доводки всей ремонтируемой поверхности.

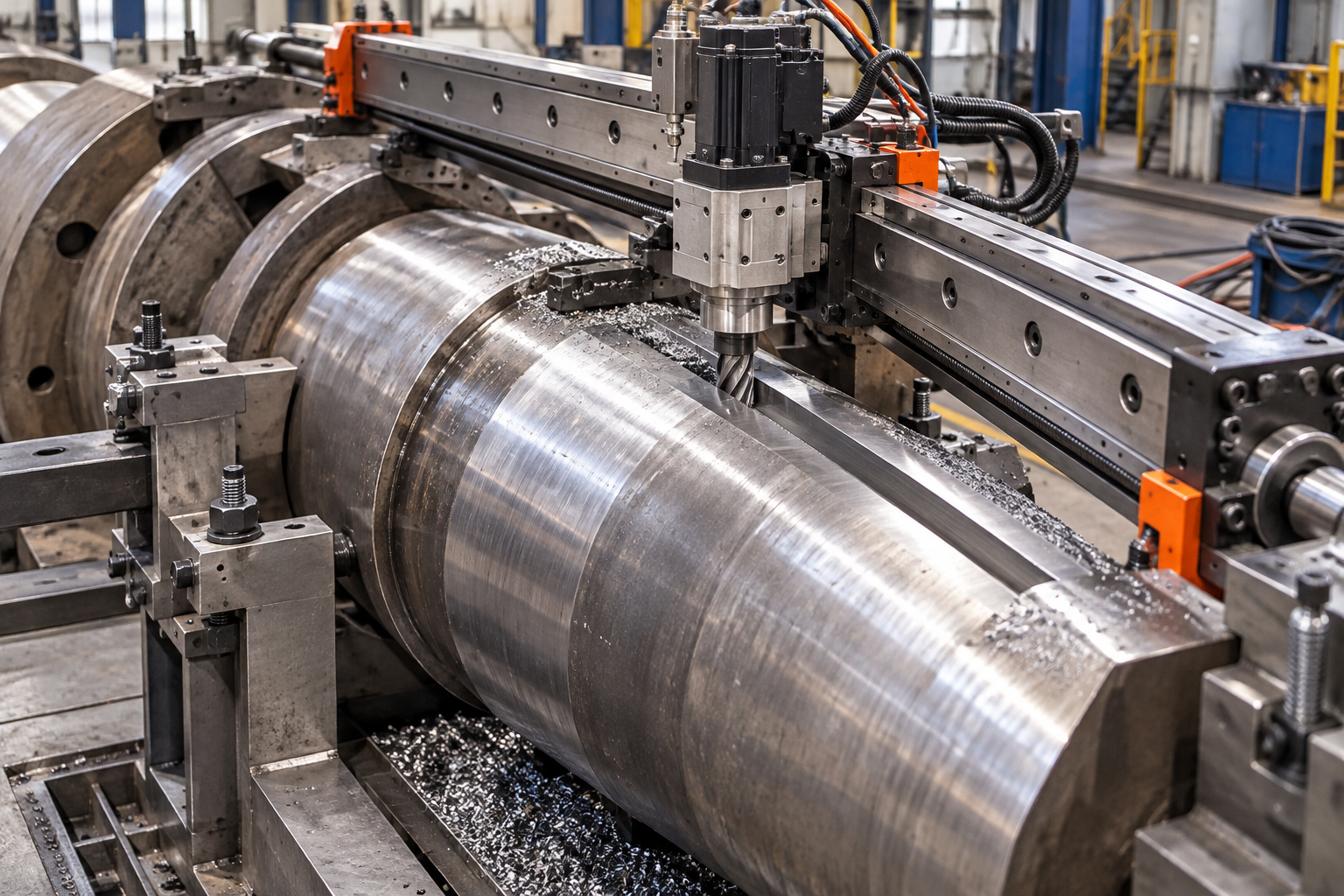

При фрезеровании шпоночного паза проверяем его направление и расположение относительно сопрягаемой части узла. Новый или восстановленный паз должен соответствовать принятому размеру шпонки и требованиям документации. После обработки выполняем замеры посадочных поверхностей и контролируем подготовленные зоны до сборки. Это помогает избежать ситуации, когда наружная геометрия цапфы восстановлена, но соединение продолжает работать с перекосом или неподходящим зазором.
